Gyújtás állórész (stator) 6 tekercses – ATV, 4+1 pin apa csatlakozó
Kód: PIT00052Kapcsolódó termékek
Termék részletes leírása

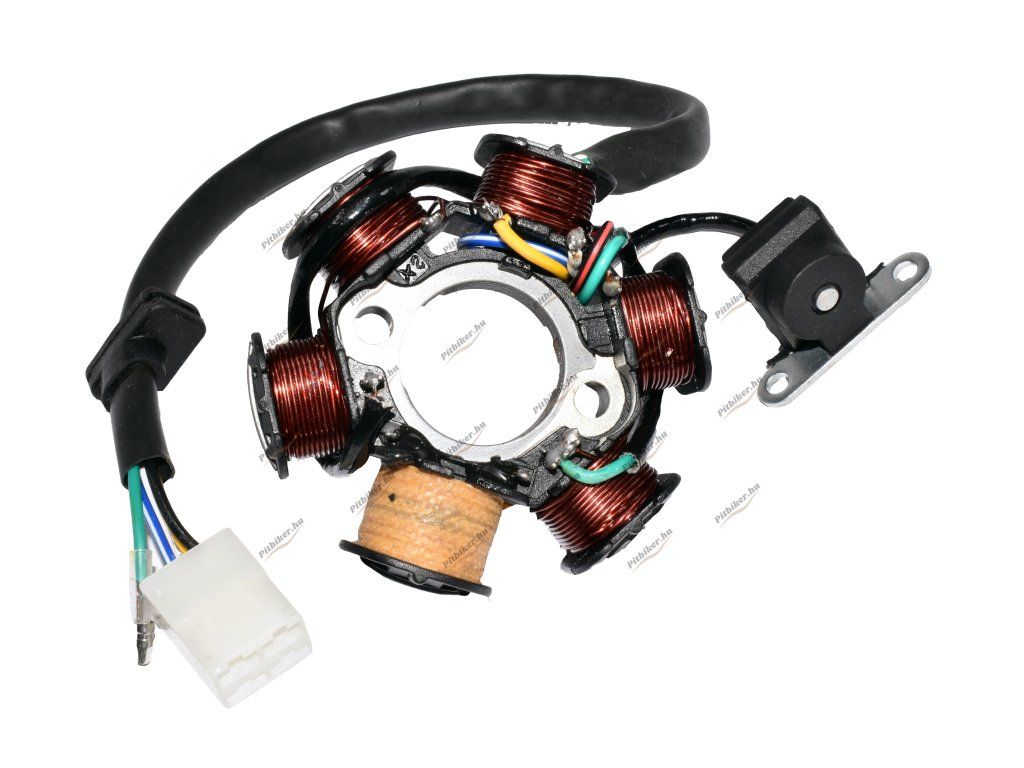

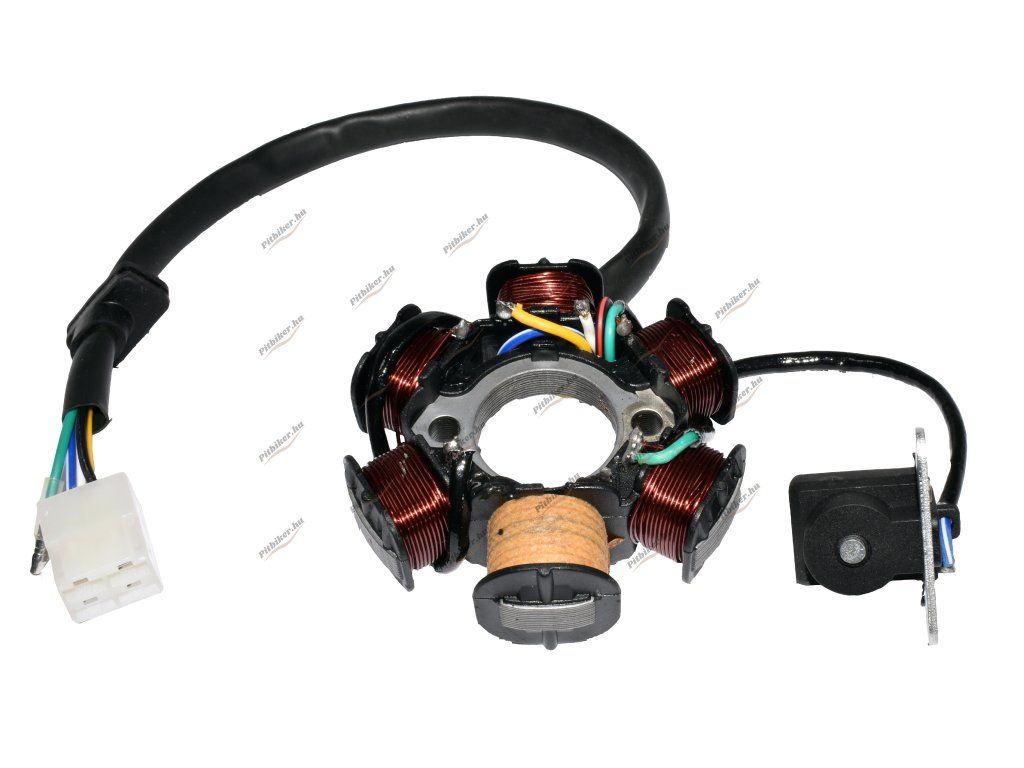

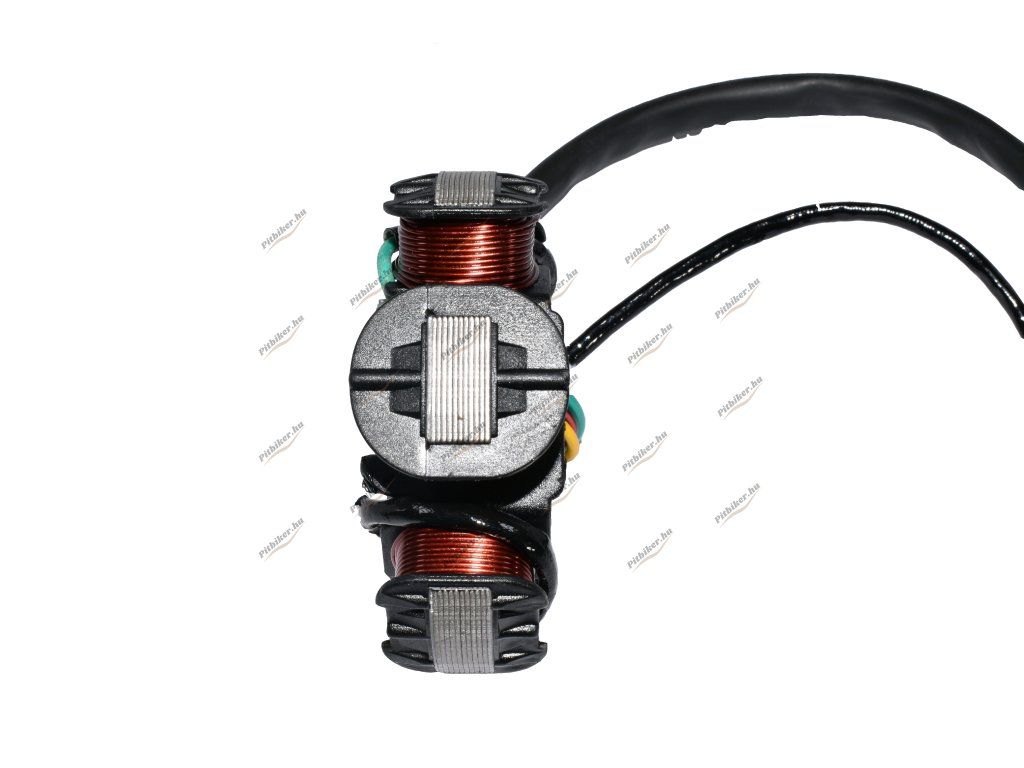

A hat tekercses gyújtás állórész (stator, magneto) quadhoz olyan csere alkatrész, ami a gyújtószikrához és a quad töltéséhez szükséges feszültséget állítja elő. A tekercsek két csatlakozóra vannak kivezetve, összesen 4 + 1 érintkezővel, apa kivitelben, így könnyen rákötöd a gyári kábelkötegre.
Mikor van rá szükséged
- a motornak nincs szikrája, vagy csak gyengén szikrázik
- a quad gyújtása össze-vissza kihagy
- az akkumulátor menet közben lemerül (gyenge töltés)
- átégett vagy zárlatos a tekercsek tekercselése
- nehezen vagy egyáltalán nem indul a motor
Mire passzol (kompatibilitás)
Olyan quad (ATV), ami 6 tekercses statort használ 4+1 pines (apa) csatlakozókkal, 83 mm-es tekercs külső átmérővel és 41 mm-es rögzítési osztással.
Használat és beszerelés
Kösd le az akkumulátort, szereld le a gyújtás fedelét, csavarozd ki a régi statort, tedd a helyére az újat a 41 mm-es furatosztásra, húzd meg a csavarokat, vezesd el a kábelt, és dugd össze a 4+1 pines csatlakozókat a gyári kábelköteggel; végül ellenőrizd a szikrát.
Karbantartás és élettartam
Ügyelj rá, hogy a csatlakozók tiszták és szárazak legyenek, a kábel szigetelése ép maradjon, a stator felfekvő felülete tiszta legyen, és ellenőrizd a csavarok meghúzását.
Gyakori kérdések
Hány tekercse és hány pinje van ennek a statornak?

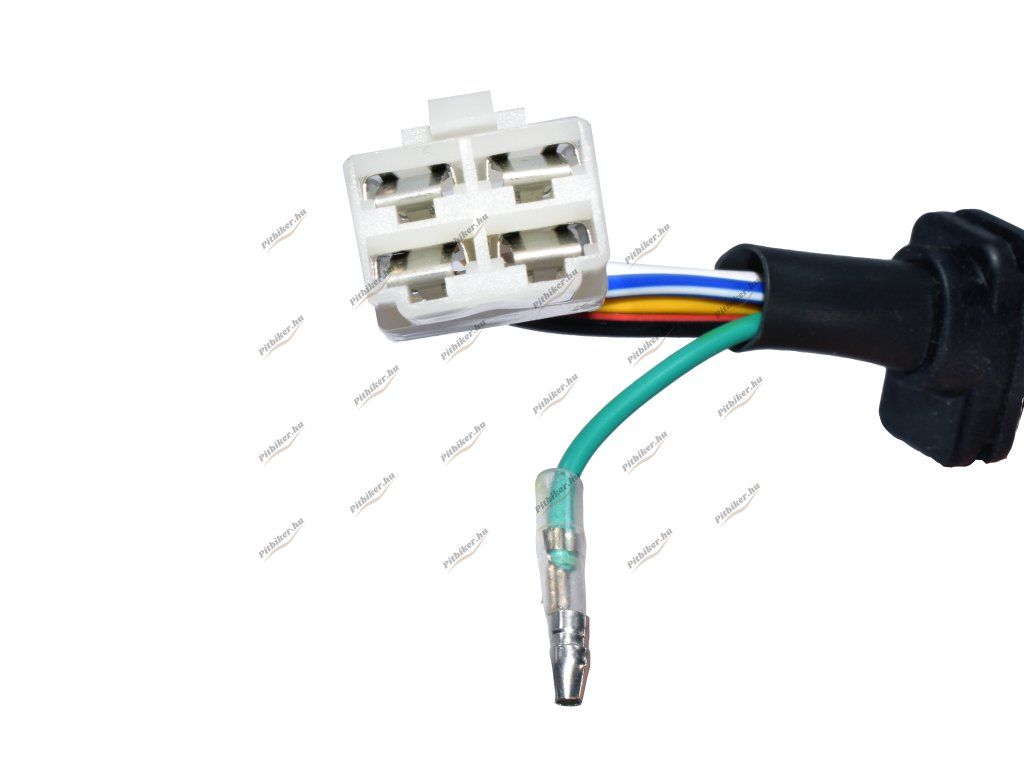

Ez egy 6 tekercses stator, ami két csatlakozóra van kivezetve, összesen 4 + 1 érintkezővel, apa kivitelben.
Honnan tudom, hogy passzol-e a quadomra?
Szereld le a régi statort, és hasonlítsd össze a tekercsek számát, a 83 mm-es külső átmérőt, a 41 mm-es furatosztást és a 4+1 pines csatlakozótípust.
Mire való a stator?
A stator (magneto) állítja elő azt a feszültséget, ami a gyújtószikrához és a quad elektromos rendszerének töltéséhez kell.

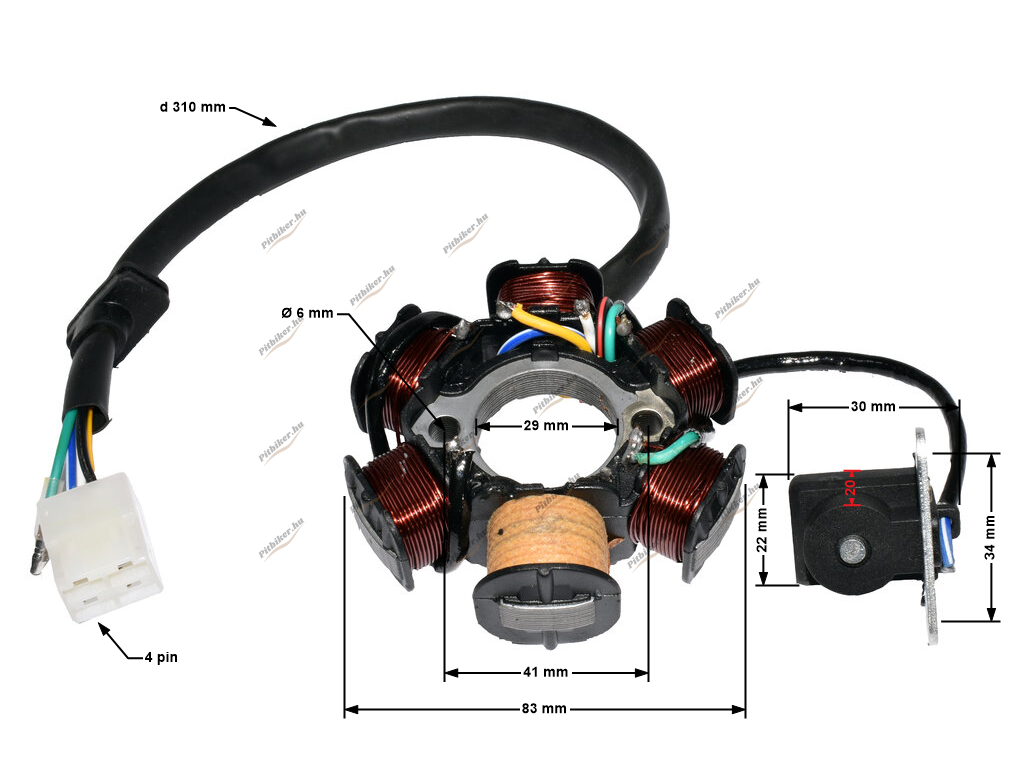

Műszaki paraméterek
| Csatlakozók száma | 2 |
| Érintkezők száma (pin) | 4 + 1 |
| Tekercsek száma | 6 |
| Tekercsek külső átmérője | 83 mm |
| Belső átmérő | 29 mm |
| Csavarfurat átmérője | 6 mm |
| Rögzítőfuratok osztástávolsága | 41 mm |
| Kábelhossz | 310 mm |

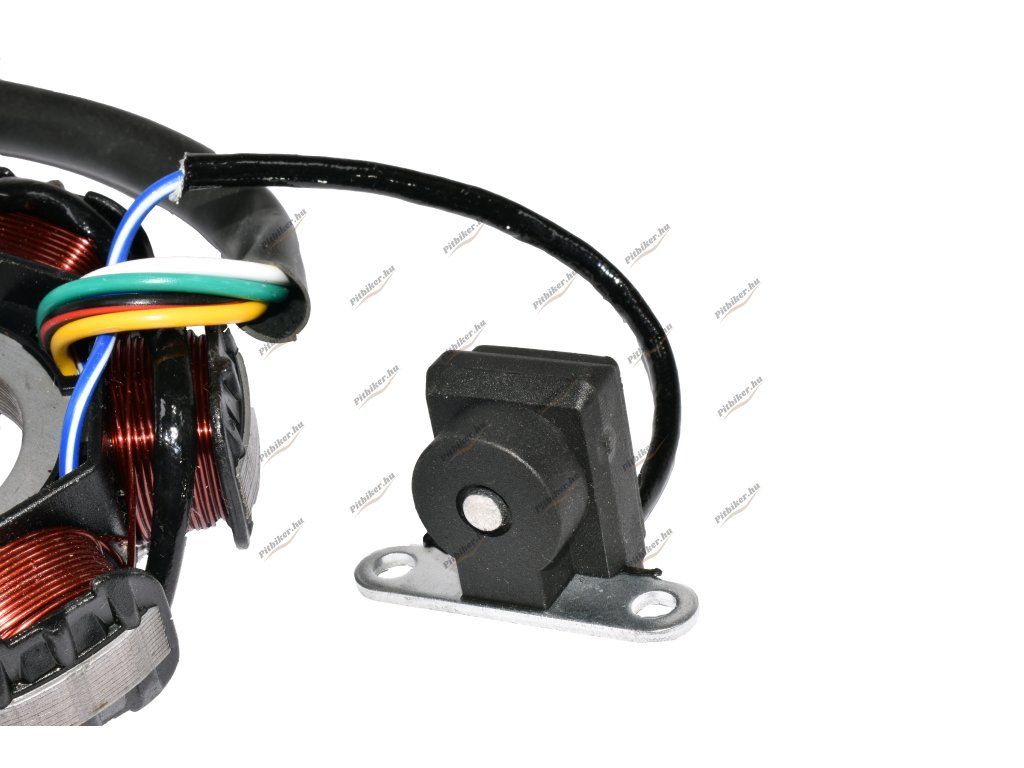

| Magasság | 30 mm |
| Szélesség | 20 mm |
| Hosszúság | 22 mm |
| Csavarfurat átmérője | 5 mm |
| Rögzítőfuratok osztástávolsága | 34 mm |
Miért ezt az alkatrészt válaszd
Hat tekercses stator szabványos 4+1 pines csatlakozóval és pontos 41 mm-es osztással — közvetlen csere gyenge szikra vagy kevés töltés esetén, raktárról, bevált minőségben.
