2 tekercs állórész gyújtás - ATV

Kód: PIT00051
Akció
Nincs értékelés
7 777 Ft –4 %
PIT00051 - 2 tekercs állórész gyújtás - ATV
7 777 Ft –4 % 7 431 Ft 5 851 Ft ÁFA nélkül 7 431 Ft / 1 db
Rendelésre 7-10 munkanap
Várható kézbesítés:
2026. 4. 20.

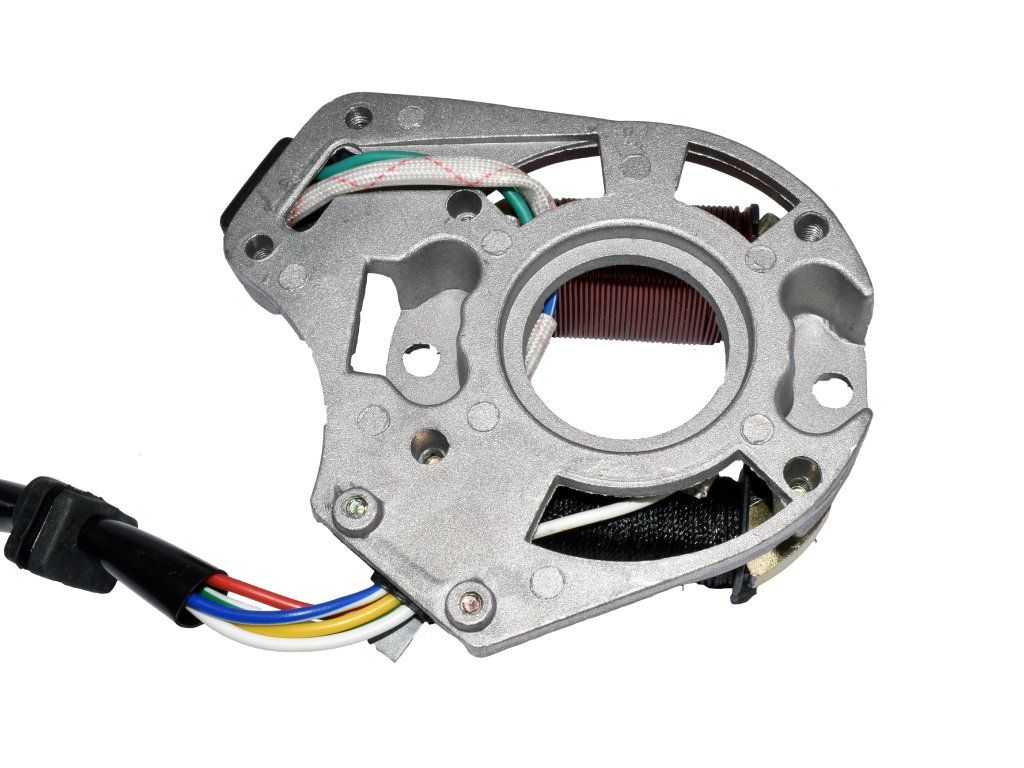

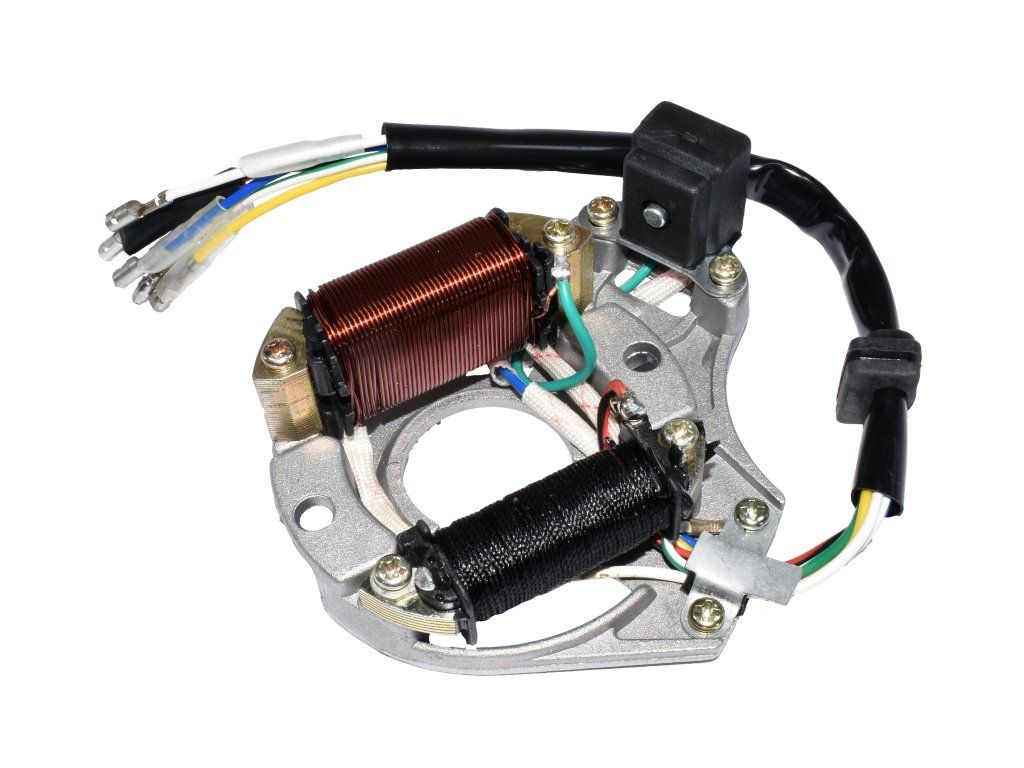

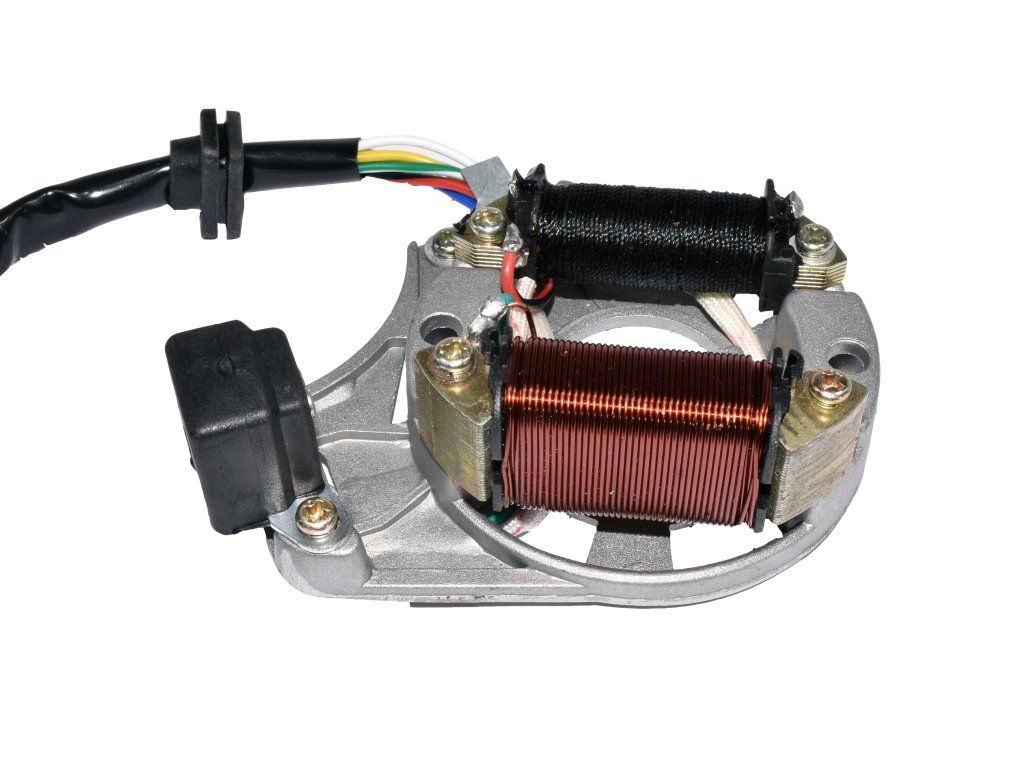

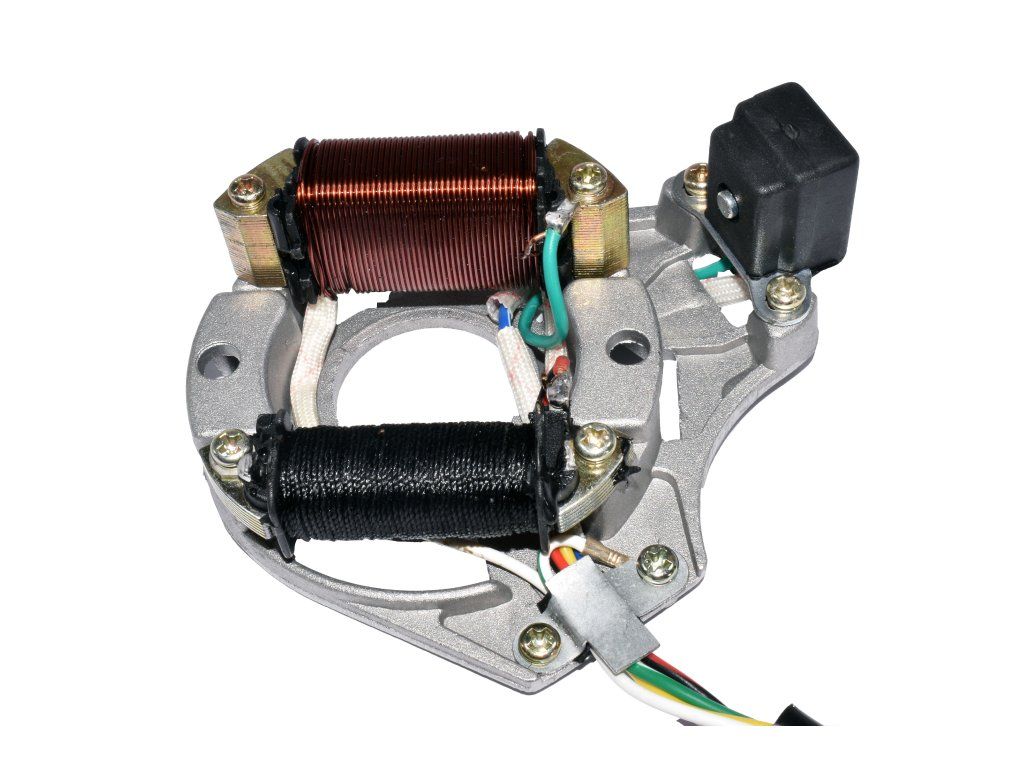

Az ATV 2 tekercses állórésze / generátora egyfázisú generátor. 2 vízszintes tekercs van az állórészben tárolva. A felső tekercs (kisebb, fekete) a gyújtótekercs, amellyel az áram a vezérlőegységhez, majd a gyújtógyertyához megy. Az alsó tekercs (nagyobb, barna) az akkumulátor töltésére szolgál, a lámpák táplálására is szolgál. Az állórész pultjára egy "fekete kocka" >> Hall érzékelő van rögzítve. Ez az érzékelő feszültségimpulzusokat generál a motor fordulatszámának megfelelően, és továbbítja azokat a CDI-nek, a vezérlőegységnek, majd az indukciós tekercsnek.

Tekercs ellenállások
Gyújtótekercs: 345 Ω
Töltő tekercs: 1,5 Ω
Hall szenzor: 130 Ω

Részletes információ

Termék részletes leírása

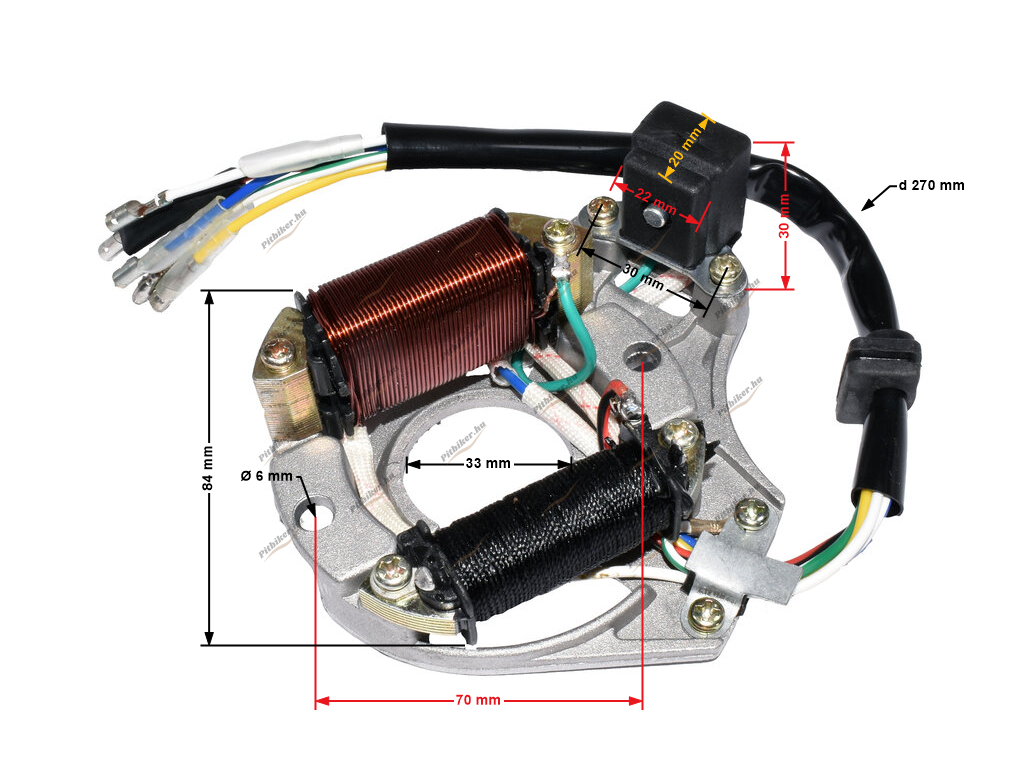

Paraméterek:

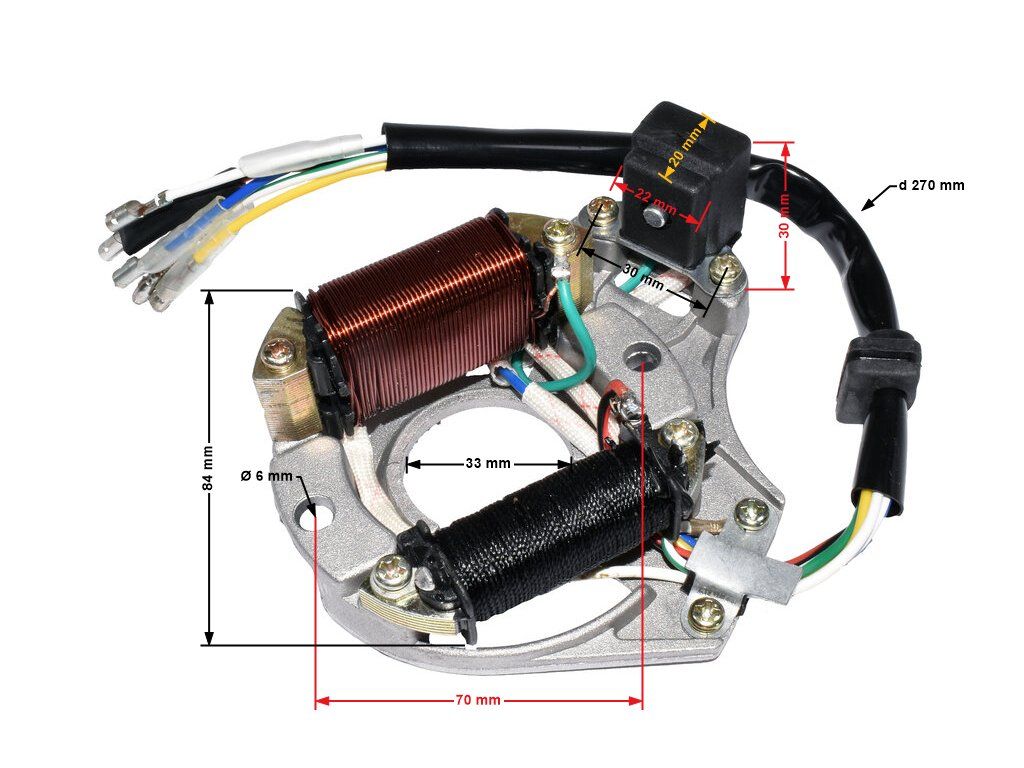

Állórész:

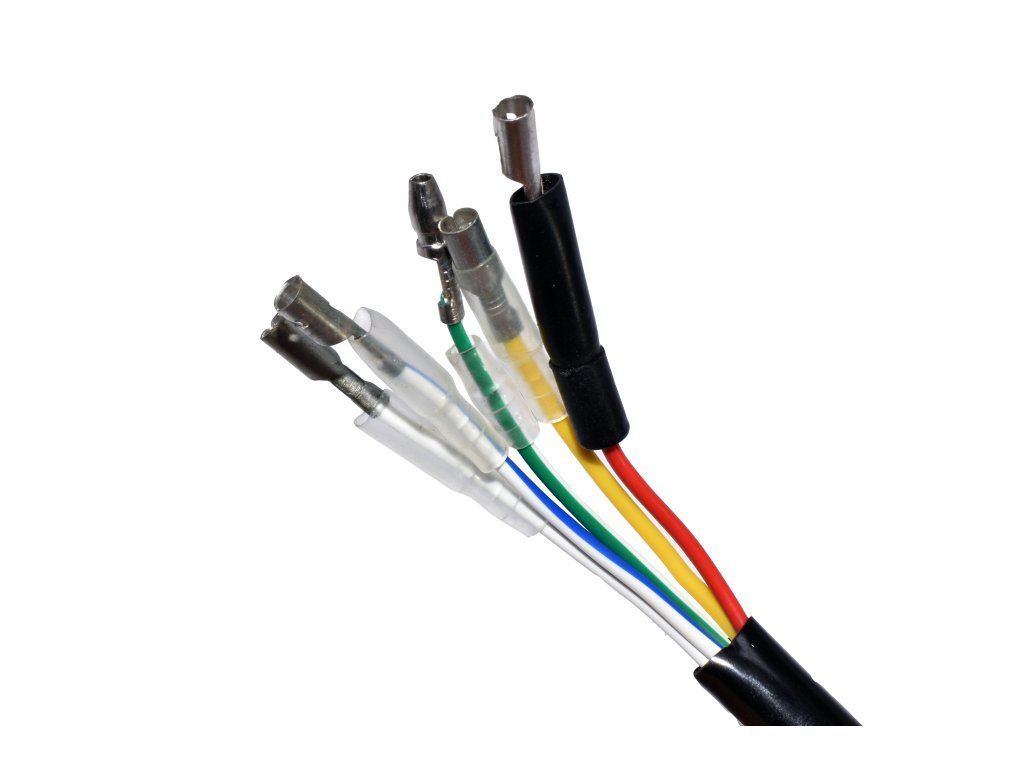

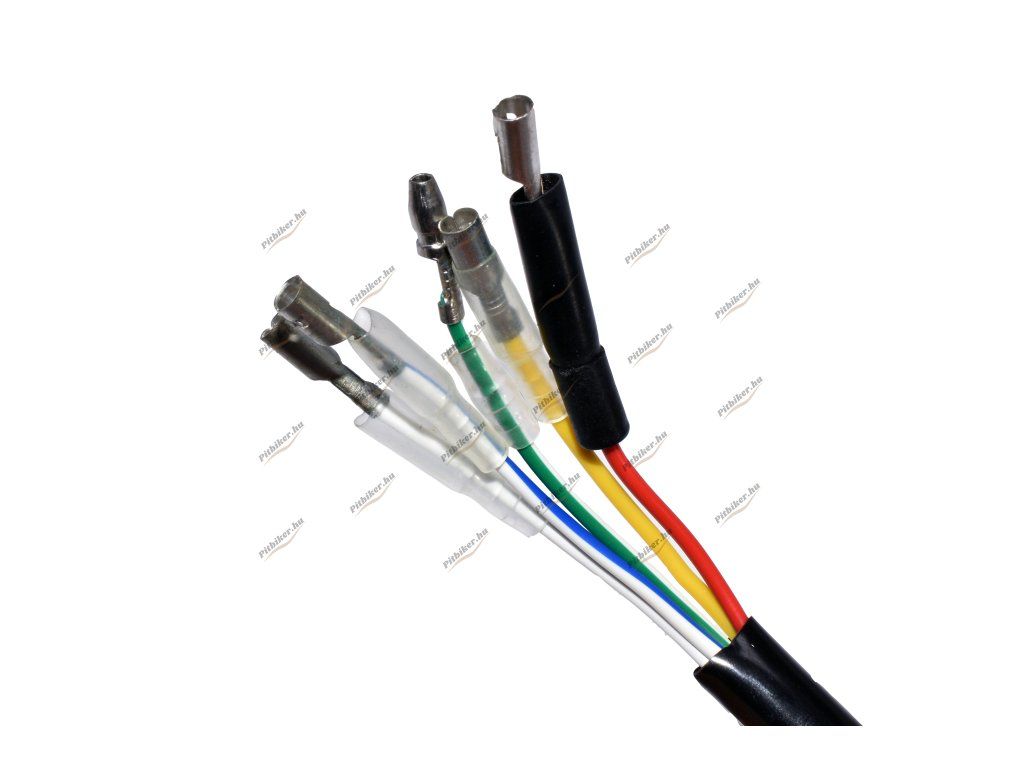

Csatlakozók száma:  5
Tüskék száma:   1 + 1 + 1 + 1 + 1
Tekercsek száma:  2
A tekercsek külső átmérője:  84 mm
Belső átmérő:  33 mm
Csavarlyuk átmérője:  6 mm
A rögzítési furatok osztása:  70 mm
Kábel hossza:  270 mm



Hall szenzor:

Magasság:  30 mm
Szélesség:  20 mm
Hossz:  22 mm
Csavarlyuk átmérője:  5 mm
A rögzítési furatok osztása:  30 mm
